氧化锆纤维板是由氧化钇稳定的氧化锆纤维组成的轻质耐火节能材料，经过超高温烧结，1800℃仍可保持尺寸的稳定性，可以在更高的温度下使用。氧化锆纤维可在1500-1900ºC范围内恒温24小时以上可长期使用。
氧化锆纤维使用温度高达2200℃，甚至到2500℃仍可保持完整的纤维形状。
氧化锆纤维板有多种密度的产品规格，具有不同的强度和导热系数，可在高温氧化气氛下使用。氧化锆自身在高温真空、惰性气氛或者还原气氛下会失去少量氧，该反应导致颜色由白色变为灰色，但是其他性能未变，隔热效果未受损。
氧化锆纤维板具有优异的耐腐蚀性能。高达700℃的熔融的碱金属氯化物、碳酸盐对其有非常小的腐蚀。
产品特性：
1、极低的导热率
2、高纯度
3、优异的高稳定性
4、多种密度规格
5、高的机械强度和可加工性
6、高温处理、无有机物残留
7、10wt％Y2O3稳定晶相
主要规格：
| 型号 | 温度等级 | 使用寿命 | 规格尺寸 |
| ZR-1700 | 1700℃ | 长期使用 | 多种规格 |
| ZR-1750 | 1750℃ | ||
| ZR-1800 | 1800℃ | ||
| ZR-1850 | 1850℃ |
主要理化指标参数：
| 技术指标/产品类别 | Zr-1 | Zr-2 | |
| 体积密度(g/cm") | 0.5 | 1 | |
| 气孔率(%) | ~91 | ~83 | |
| 抗压强度(MPa) | 0.3 | 1.6 | |
|
热膨胀系数 (垂直于阿度方向， 室温到1350c.(c-)) |
10.2×106 | 10.2×10·6 | |
| 线性收缩率（%) | 1h×1750℃ | 0.4 | 0.1 |
| 24h×1750℃ | 1 | 0.8 | |
|

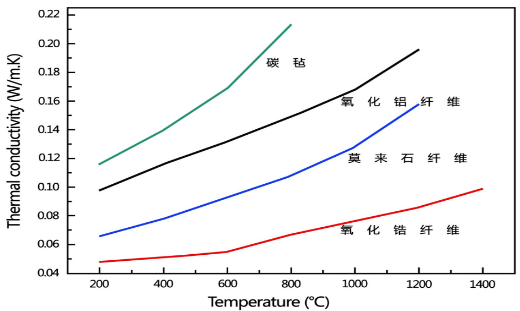

导热系数 (平行于厚度方 向，W/m-K) |
400℃ | 0.051 | 0.056 |
| 60o℃ | 0.055 | 0.068 | |
| 800℃ | 0.067 | 0.081 | |
| 1000℃ | 0.076 | 0.09 | |
| 1200℃ | 0.086 | 0.095 | |
| 1400℃ | 0.099 | 0.11 | |
| 常规尺寸(长*宽·厚mm) | 900×600×(20~50) | 900×600×(20~50) | |
| 备注:可根据客户要求生产出不同尺寸和密度的产品 | |||
Phone
微信Wechat
邮箱Emailsaiterui#qq.com
