胶体磨是一种高效的精炼设备，广泛应用于食品、化妆品、制药、化工等行业，特别适用于乳制品、果汁、酱汁、糖浆、乳液等产品的精细研磨和均质化。胶体磨通过高速旋转磨头与固定环之间的摩擦对物料进行精炼，可以有效减小物料的粒径，提高其分散性、稳定性和口感。

胶体磨的工作原理是利用转子和定子之间产生的强剪切力和摩擦力，有效地精炼液体或半液体材料。该设备具有良好的均化、乳化、研磨和分散功能，可实现物料的精细加工和高质量输出。根据需要，胶体磨可以配备不同材料的磨头，以满足不同的加工要求。

胶体磨由不锈钢、半不锈钢胶体磨组成，基本原理是通过高速相对连动的定齿与动齿之间。胶体磨产品除电机及部分零部件外，凡与物料相接触的零部件全部采用SUS304不锈钢制成，尤其，关键的动、静磨盘进行强化处理。因此，具有良好的耐腐性和耐磨性，使所加工的物料卫生纯洁。

胶体磨工作原理：

胶体磨是由电动机通过皮带传动带动转齿（或称为转子）与相配的定齿（或称为定子）作相对的高速旋转，其中一个高速旋转，另一个静止，被加工物料通过本身的重量或外部压力（可由泵产生）加压产生向下的螺旋冲击力，透过定、转齿之间的间隙（间隙可调）时受到强大的剪切力、摩擦力、高频振动、高速旋涡等物理作用，使物料被有效地乳化、分散、均质和粉碎，达到物料超细粉碎及乳化的效果。

分体式不锈钢胶体磨性能特点：

本胶体磨卫生级胶体磨，外形整体不锈钢，与物料接触部件均采用不锈钢材料。

本胶体磨配立式电动机与机体分体并列安装，皮带丛带动。故称分体式胶体磨。

本胶体磨设计新型，操作使用简单，安装维护方便，体积小、效率高等特点。

本胶体磨为湿式超微粒研磨、粉碎、乳化、混合、分散、均质、搅拌等多功能。

胶体磨适用于各类乳状液或膏状物介质物料，处理物料粘稠密度≥10000厘泊的介质。

可按照客户对加工物料不同的酸度、碱度、浓稠度等性质特殊要求定制生产。

可代替并优于石磨，砂磨机、球磨机、乳匀机、乳化机、三辊机、捣碎机等工作。

安装操作步骤

1、设备水平安装在平整的混凝土基础上，并用地脚螺钉固定（根据工作情况也可不固定）。

2、检查各紧固螺钉是否拧紧（转子中心螺钉为M12左旋螺钉）。

3、使用前，用专用扳子转动转子，检查与定子是否接触，有无卡死现象，如有上述情况不允许开机。

4、检查并接上电源线（三相交流电，电压为380伏，机体保护接地）并注意转子旋转方向应与底座上的箭头指向一致（顺时针方向旋转）。

5、接通冷却水，并注意水嘴的进出水标志。

6、启动电机时，首先点动开关，检查是否有杂音、振动。如果情况不正常应立即停机，排除故障后再试运转。

7、工作后清洗定子、转子内残余物料时应在运转状态下进行，先将大卡盘向逆时针方向旋转不小于90°后进行清洗。

8、定、转子间隙调整方法（调节应在运转状态下进行）：

a、 松动两个手柄

b、搬动手柄带动大卡盘旋转，进行间隙的调整，定位盘顺时针旋转间隙缩小，物料粒度变细。逆时针旋转间隙加大，物料粒度粗。

c、 定、转子间隙调整后，应同时拧紧两个手柄（顺时针）。

d、根据加工物料的粒度和批量要求，选择佳定、转子间隙后即可调整限位螺钉达到限位目的。

9、黄油杯，应定期注油。

10、对加工物料的要求：

a、 不能加工干状固体物料，只能进行湿式加工。

b、物料研磨前应清除杂物，物料粒度小于1㎜，物料硬度不得高于HV309，严禁铁质及碎石颗粒等硬物进入磨头，以防损坏机器。

11、根据物料加工要求，可进行一次或多次研磨，研磨前应做几次实验，以确保合适佳间隙和流量。

12、使用前要经常注意研磨的工作情况，运行时间。如有不正常情况应立即停机，拆开检查。

13、定子总成的拆卸（请注意定子总成一、二、三不能分解）。先除去料斗去掉进出水嘴，松掉盖形螺钉，取下刻度盘，手握手柄，逆时针旋转取下大卡盘，向上提起磨头盖即可将定子总成取出。

14、转子总成的拆卸（请注意转子总成一、二级转子不能分解）。把定子提出后，拆下出料口拧下左旋螺钉就可将转子和叶轮拆下。转子和定子的组装可按上面相反的顺序进行，装配前每个零件应清洗干净。安装时，需要在各接触面和螺纹部分涂抹符合要求的润滑油后装配。

15、胶体磨用毕或短期内不用，应很好的清洗内腔，以防腐蚀，用高压空气吹干。清洗时根据不同的物料选用合适的清洗剂，但应保证不损坏密封件（密封件材料用丁晴橡胶）。

16、拆装时应注意各密封圈不得损坏，错装和丢失。

17、按所需转数更换皮带轮时，先松动电机盖端螺母，沿水平方向，向磨头方向推动电机，使三角皮带放松，将机器放倒，然后拧下主轴上螺母和电机轴上的坚固螺钉，卸下原皮带轮。更换所需皮带轮时可用手锤轻轻敲入，不可用力重击，以免损坏皮带轮，破坏机器精度。换好后，用螺母和螺钉紧固，再将机器轻轻立起。机器立起后，沿水平方向推动电动机，使三角皮带拉紧，然后上好盖板。

胶体磨安装使用

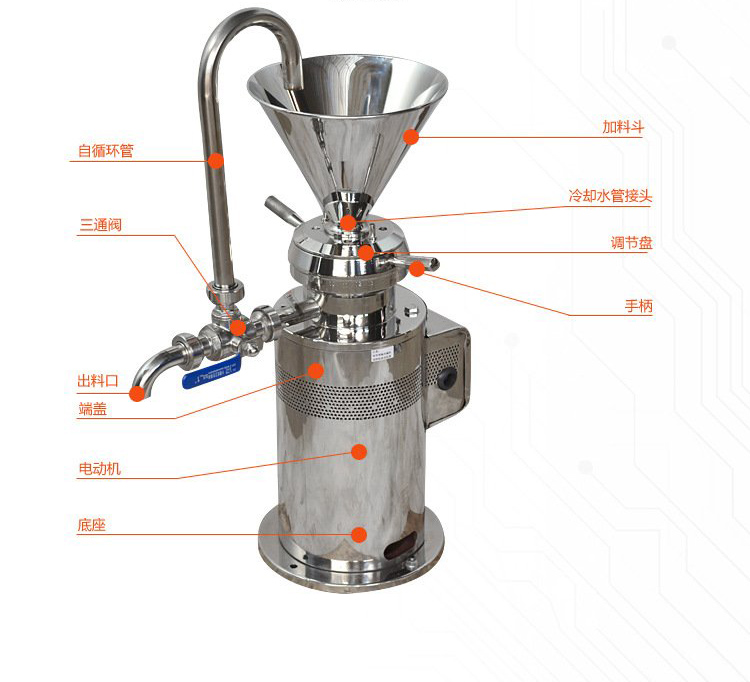

1、联接好进料斗或进料管及出料口，再接上出料循环管，然后接通冷却水（JM-L50a、b无冷水管系统）和排漏管。

2、安装好电力启动装置，（若有条件的用户可配上电流表及指示灯或变频器等）接好电源后，特别要注意开机运转方向，判别电机是否正常方向旋转，或从进料管径处看方向是否同胶体磨上‘红色警示标志’旋转方向箭头相一致顺转。禁止空转（腔内缺料液）和反转。

3、在出厂时，设备出料口方块上已装有调好的限位螺丝，磨盘间隙处于合适加工细度间距。调节磨盘间隙，先将出料口方块上限位螺丝松下，在不开机的情况下将调节盘（刻度盘）上两手柄‘逆时针’拧松，然后‘顺时针’转动调节盘，当转动调节盘感到有少许阻力时马上停止，此时调节盘上刻度对准体上指针的读数确定了动、静磨盘间隙为‘0’。但刻度盘圈上的读数数字要记住，这个数不是0度而磨盘的间为‘0’，再反转（逆时针）调节盘几圈使动、静磨盘之间隙略大于0。调节盘的刻度每进退一大格为0.01mm 。一般在满足加工物料细度要求的情况下，尽可能使磨盘间隙保持一定间距，同时把手柄将调节盘锁紧，然后将进料口方块上限位螺丝调好，确保机器正常运作。

4、接通冷却水后，注入1～2Kg左右的液料或其它与加工物料相关液体，并将湿料保持在经过循环管回流状态。然后才可启动胶体磨，待运转正常后立即投料入胶体磨中加工生产，而可空转式胶体磨亦可免此项。

5、关机之前，进料斗内加入或腔内留有适量水液或其它与加工物料相关液体，并将湿料保持在经过循环管回流状态。开机时也要保持料斗内有一定量的湿料可回流状态并马上投入物料，否则会损伤硬质组合密封件甚至造成泄漏烧毁电机。

6、加工物料注意电机负荷，发现过载要减少投料。

7、胶体磨在动作中，不许关闭出料阀门，以免磨腔内压力过高而引起泄漏。

8、胶体磨属高精密机械，磨盘间隙小，动转速度快。操作人员应严守岗位，按规章作业，发现故障及时停机，排除故障后再生产。

9、胶体磨使用后，应对机器进行消毒、清洗机体内部，勿使物料残留在体内，以免硬质机械粘结而损坏机器。

特别注意事项

加工物料中不允许混有石英砂、碎玻璃、金属屑等硬物质，严禁进入胶体磨加工生产。

启动、关闭及开机清洗前、后胶体磨机体内一定要留有水或液态物料，禁止空转与逆转。否则，操作失当会严重损坏硬质机械组件或静磨盘、动磨盘或发生泄漏烧毁电机等故障。

产品在不影响基本结构及性能的改进时，恕不另行通知。

维护与保养

（1）检查胶体磨管路及结合处有无松动现象。用手转动胶体磨，试看胶体磨是否灵活。

（2）向轴承体内加入轴承润滑机油，观察油位应在油标的中心线处，润滑油应及时更换或补充。

（3）拧下胶体磨泵体的引水螺塞，灌注引水（或引浆）。

（4）关好出水管路的闸阀和出口压力表及进口真空表。

（5）点动电机，试看电机转向是否正确。

（6）开动电机，当胶体磨正常运转后，打开出口压力表和进口真空泵视其显示出适当压力后，逐渐打开闸阀，同时检查电机负荷情况。

（7）尽量控制胶体磨的流量和扬程在标牌上注明的范围内，以保证胶体磨在较高的效率点运转，才能获得大的节能效果。

（8）胶体磨在运行过程中，轴承温度不能超过环境温度35C，高温度不得超过80C 。

（9）如发现胶体磨有异常声音应立即停车检查原因。

（10）胶体磨要停止使用时，先关闭闸阀、压力表，然后停止电机。

（11）胶体磨在工作第一个月内，经100小时更换润滑油，以后每个500小时，换油一次。

（12）经常调整填料压盖，保证填料室内的滴漏情况正常（以成滴漏出为宜）。

（13）定期检查轴套的磨损情况，磨损较大后应及时更换。

（14）胶体磨在寒冬季节使用时，停车后，需将泵体下部放水螺塞拧开将介质放净。防止冻裂。

（15）胶体磨长期停用，需将泵全部拆开，擦干水分，将转动部位及结合处涂以油脂装好，妥善保存。
