赛特瑞• 智能实验装备供应商
集研发设计、销售、售后维保专业服务商
联系电话：
联系电话：
什么炉膛抗酸碱性强？镁铬砖耐火度高，高温强度大，抗碱性渣侵蚀性强，热稳定性优良，对酸性渣也有一定的适应性。
镁铬砖以氧化镁(MgO)和三氧化二铬(Cr2O3)为主要成分，方镁石和尖晶石为主要矿物组分的耐火材料制品。
制造镁铬砖的主要原料是烧结镁砂和铬铁矿。镁砂原料的纯度要尽可能高，铬铁矿化学成分的要求为：Cr2O3：30～45%，CaO：≤1.0～1.5%。镁铬砖一般是由烧结镁砂和耐火级铬矿为原料生产的，耐火晶粒间为硅酸盐结合，国内所说的镁铬砖，一般是指烧成的普通镁铬砖，简称镁铬砖。
镁铬砖的耐火度大于2000℃，荷重软化温度一般在1550℃以上，高温体积稳定性好，耐急冷急热性比镁砖强。

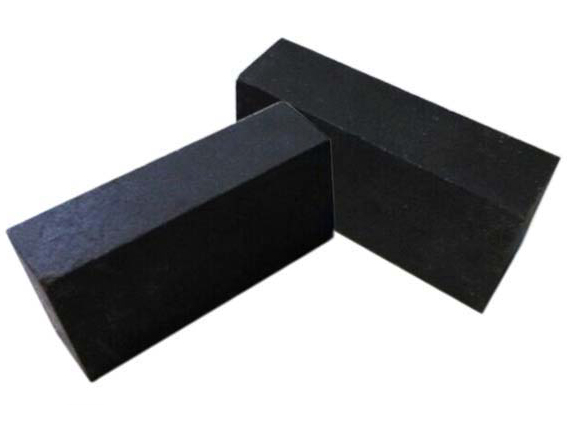

镁铬耐火砖
镁铬砖以方镁石和尖晶石为主要矿物组分的碱性耐火制品。镁铬砖耐火度高，高温强度大，抗碱性渣侵蚀性强，热稳定性优良，对酸性渣也有一定的适应性。镁铬砖指标如下。
| 项目 |
MGe 6 |
MGe. 8 |
MGe- 9 |
MGe- 12 |
MGe 16 |
MGe 18 |
|
|
化学成分 (%) |
Mgo 2 | 80 | 75 | 75 | 65 | 60 | 60 |
| Cr2032 | 6 | 8 | 9 | 12 | 16 | 20 | |
| Sio3≤ | 1.8 | 1.8 | 1.8 | 2.5 | 2.8 | 2.8 | |
|
体积密度（glcm3) z |
2.9 | 2.95 | 3 | 3 | 3.05 | 3.1 | |
| 显气孔率，%≤ | 18 | 17 | 17 | 17 | 17 | 17 | |
|
常温耐压强度， MPa2 |
50 | 50 | 50 | 50 | 45 | 45 | |
|
荷重软化开始温度， ℃2 |
1600 | 1650 | 1700 | 1700 | 1700 | 1700 | |
|
热震稳定性，次， [1100℃,水冷]≥ |
4 | 5 |
|
|
|
|
|
Phone
微信Wechat
邮箱Emailsaiterui#qq.com
